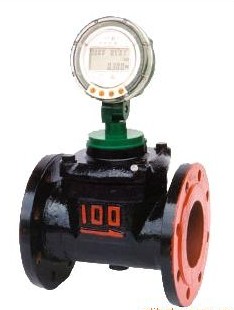

智能流量計

一、 概述
1、用途
流量計主要用于油田注水、摻水與聯合泵站含油污水處理及給排水管道內水流量的測量，它廣泛應用于化工、電力、醫藥、造紙與環保等行業以及城市供、排水工程封閉管道中水流量的測量。
2、特點
智能流量計又稱智能水表與電子水表（以下二者統稱流量測量儀表）均系速度式機電一體化流量儀表。流量計由流量變換器（表殼、蓋座和表芯的裝配總稱）與流量顯示儀組成。電子水表是智能水表的從屬派生產品，智能水表則是電子水表的改進型、智能化新產品。二者流量變換器相同，僅在流量顯示儀的外形、電路及功能有所區別。
可拆卸：流量變換器為插入式結構，檢修時無需從管道上卸下表殼，只要打開蓋座，就可將表芯方便地取出，從而減輕了維修工人的勞動強度。
多功能：流量顯示儀設有總流量顯示、瞬時流量顯示和脈沖信號輸出功能，并可進行遠傳顯示;智能水表流量顯示儀還設有日期顯示、日流量顯示以及分段修正流量非線性示值誤差功能。
微功耗：流量顯示儀采用系列低功耗電子元件，其最大功耗不超過0.18mW，每更換一次干電池，能使流量顯示儀連續使用兩年時間。
性能穩定：流量變換器采用葉輪測量機構，電子水表電路CMOS集成電路，智能水表電路單片機控制處理技術，均具有良好的抗震、抗干擾能力，使計量性能穩定、可靠。
3、安全
防爆型流量計已按GB 3836.1和GB 3836.4國家防爆電氣產品標準要求進行設計和制造，能確保在爆炸性氣體環境的危險場所安全工作，防爆標志為ExibⅡBT4。
4、使用條件
a） 環境溫度：-30℃～ +80℃（普通型）-20℃～ +40℃（防爆型）；
b） 環境相對濕度：≤85％;
c） 大氣壓：86kPa～106kPa;
d） 適用介質：水、含油污水;
e） 適用介質溫度：0℃～ 90℃。
二、技術特性
1、主要技術參數
a）精確度等級：2級；
b） 工作電壓：DC 3V±0.4V；
c） 工作電流：≤50μA；
d） 抗外磁場強度：≥400A/m；
e） 有源脈沖信號輸出（三線制）：
1）外輸電路工作電壓：DC 5V～24V；
2）信號幅度：低電平0V，高電平4V～23V；
f）智能水表無源脈沖信號輸出（二線制開關信號）：
1）導通阻抗：≤100Ω；
2）關閉阻抗：＞2MΩ；
g）智能水表模擬信號輸出（三線制，按用戶需要設置）：
1）外輸電路工作電壓：DC 15V～24V；
2）輸出電流：4mA～20mA （負載阻抗：250Ω）；
h）在Qmax下的壓力損失≤0.1MPa（DN＜80mm），≤0.03MPa（DN≥80mm）：
i）公稱口徑：DN 10mm～500mm；
j）公稱壓力：PN 1MPa～42MPa；
k）信號傳輸距離：≤200m。
2、流量參數見表1和表2。
表1 直通式流量計流量參數

表2 直角式流量計流量參數
3、流量示值誤差限
在從包括Qt在內到包括Qmax的高區中的最大允許誤差為±2%。
在從包括Qmin在內到不包括Qt的低區中的最大允許誤差為±5%。
流量—誤差曲線見圖1所示。
